Longueur de coupe maximale ("Rip capacity"/plage de capacité de longueur de butée) : env. 1 320 mm (ce qui correspond à 52″) à droite de la lame de scie.

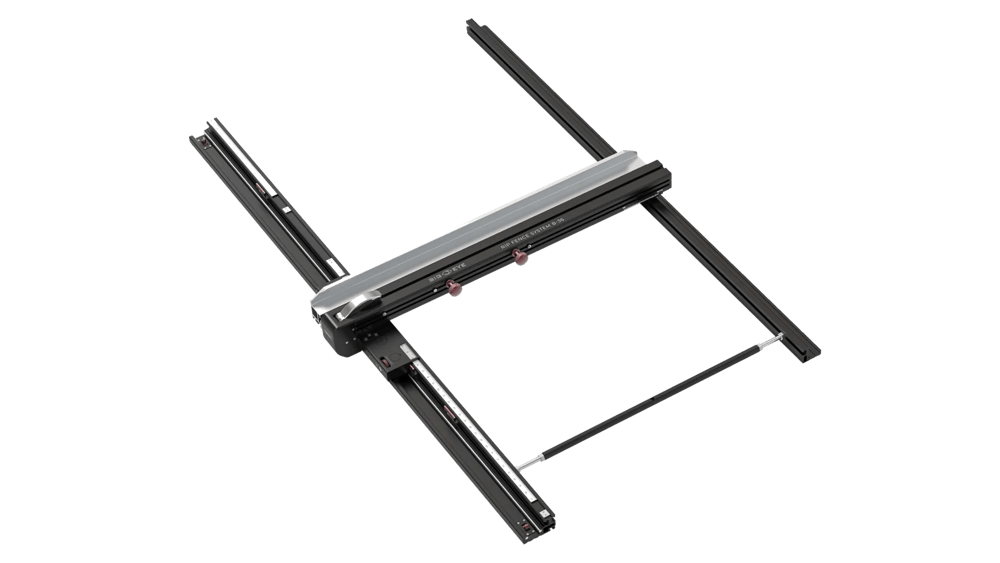

Dimensions du guide ou du rail : Front-Rail : 92 × 2 165 mm ; Rear-Rail : 65,5 × 1 855 mm.
Charge max. Charge maximale du verrouillage : 300 N selon les indications du fabricant.
Ecart de coulissement sur toute la longueur du canon : ≤ 0,15 mm selon les indications du fabricant.
Tolérance de verrouillage au "lock" avant et arrière : ≤ 0,02 mm (≈ 0,0008″) selon le fabricant.
Poids net : environ 34 kg, poids brut environ 36 kg.
Compatibilité universelle: s'adapte à de nombreuses scies de table dont la profondeur de rail est comprise entre 685 et 800 mm environ (27″-31½″) et est proposée comme accessoire de haute qualité pour les scies de table de marque et de fabrication maison.
Propriétés & avantages

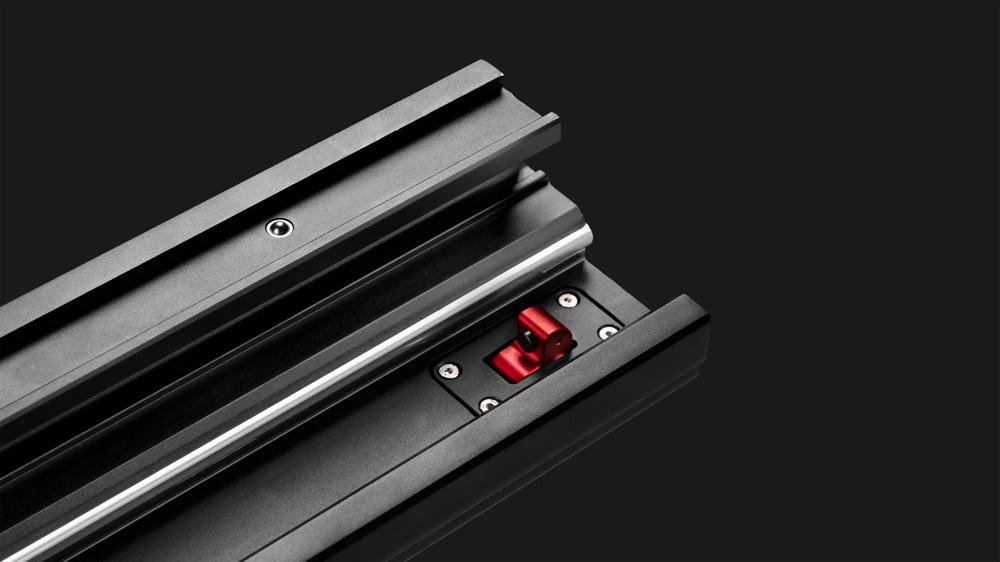

Système "Rip Fence" de haute précision avec Dual-Axis Linear Guide Rail System: deux barres de guidage en acier trempé, huit roulements à rouleaux de précision, glissant sans jeu.

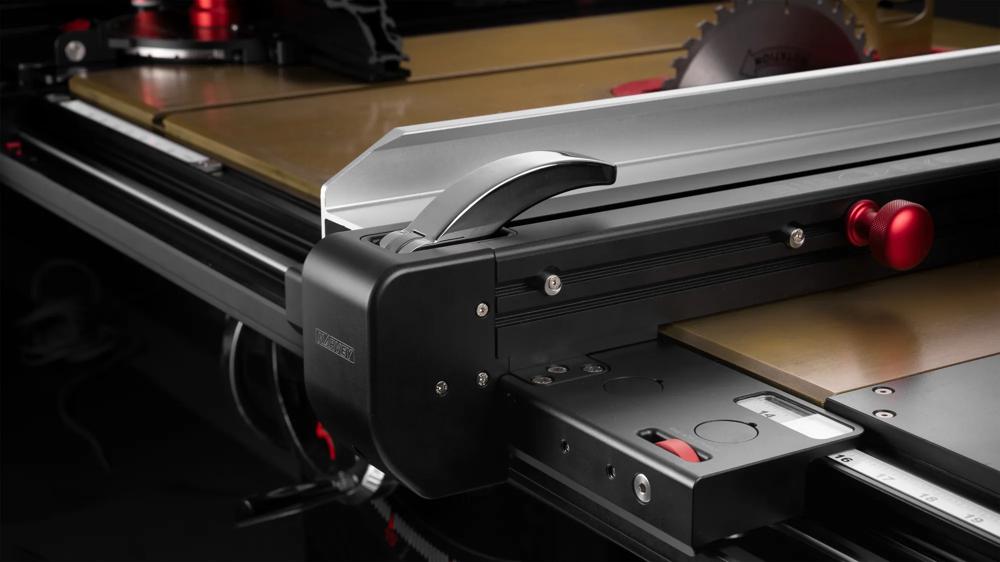

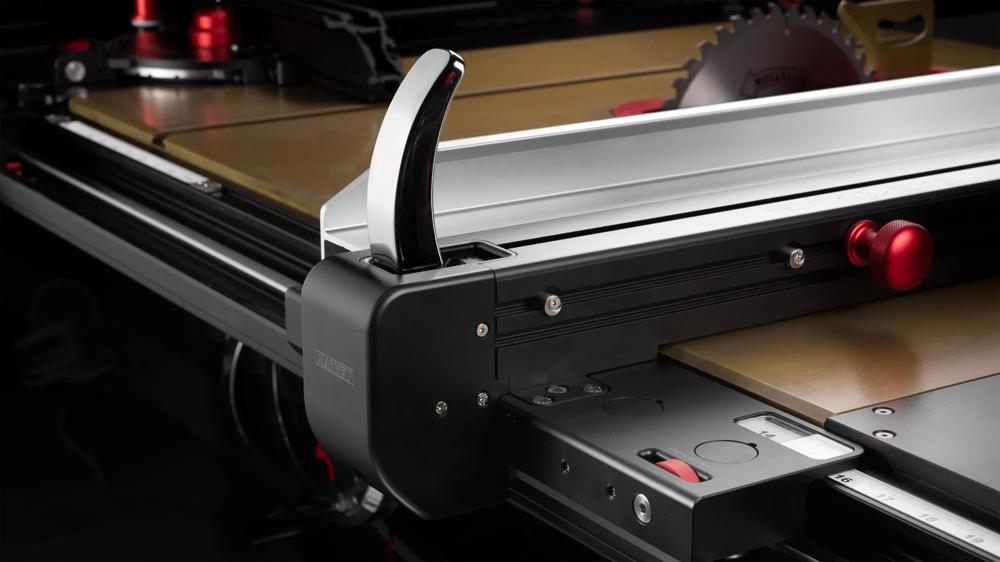

Verrouillage forcé synchronisé aux deux extrémités: Un levier actionne simultanément l'avant et l'arrière pour empêcher le guide de se plier ou de tourner lors de la coupe.

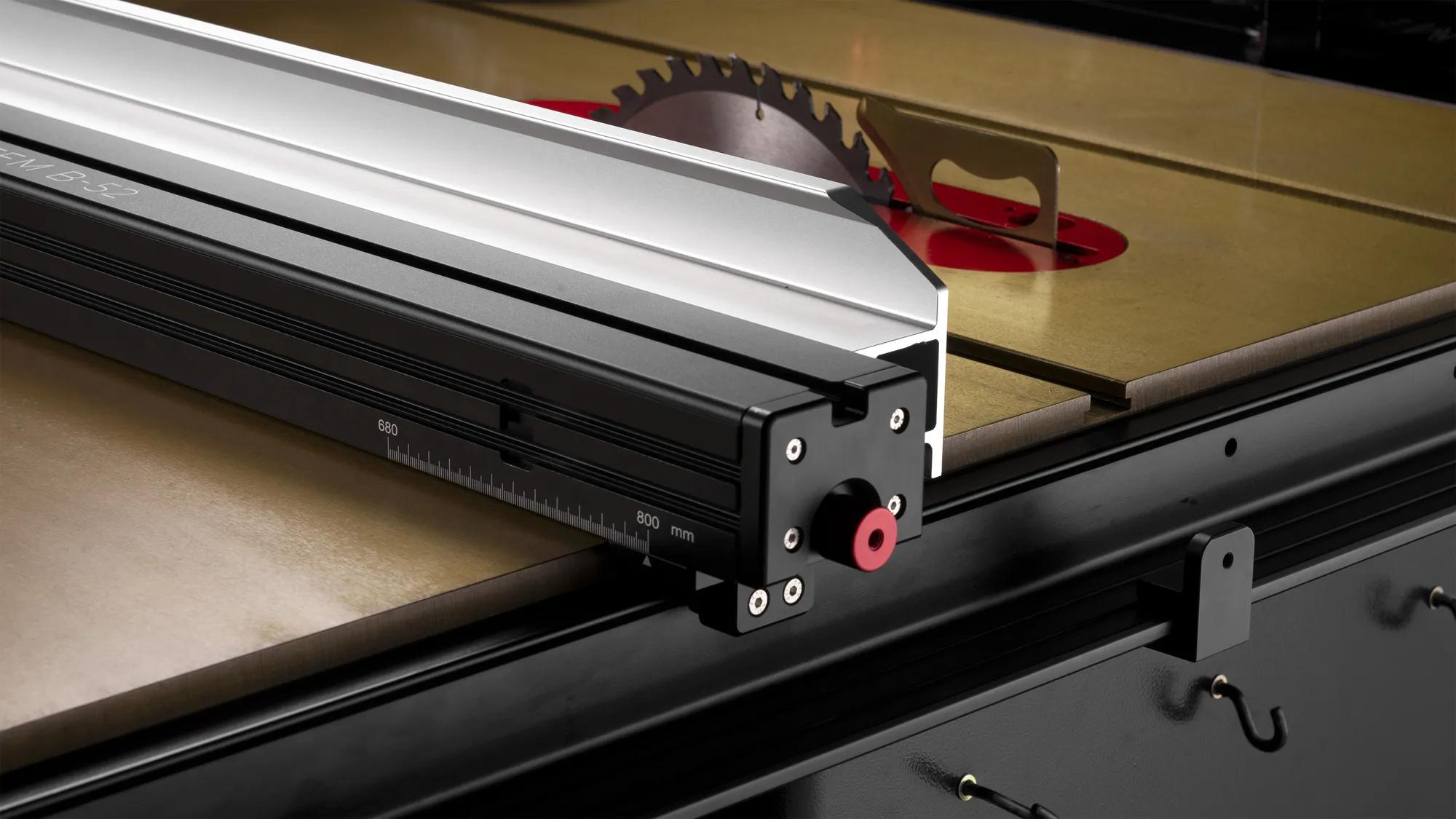

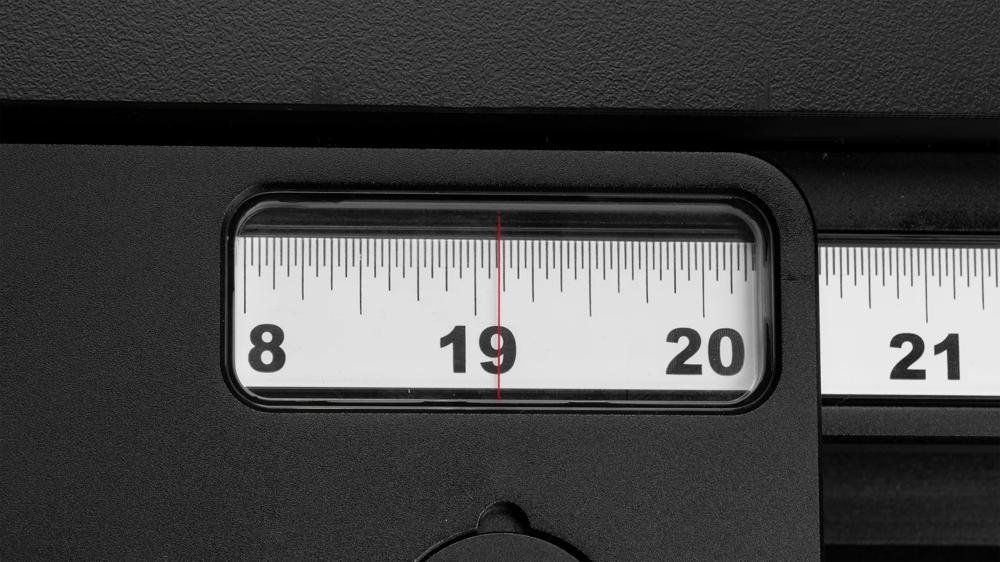

Affichage de la mesure ou de l'échelle intégré en unités métriques et impériales, résolution de 1 mm dans le domaine métrique.

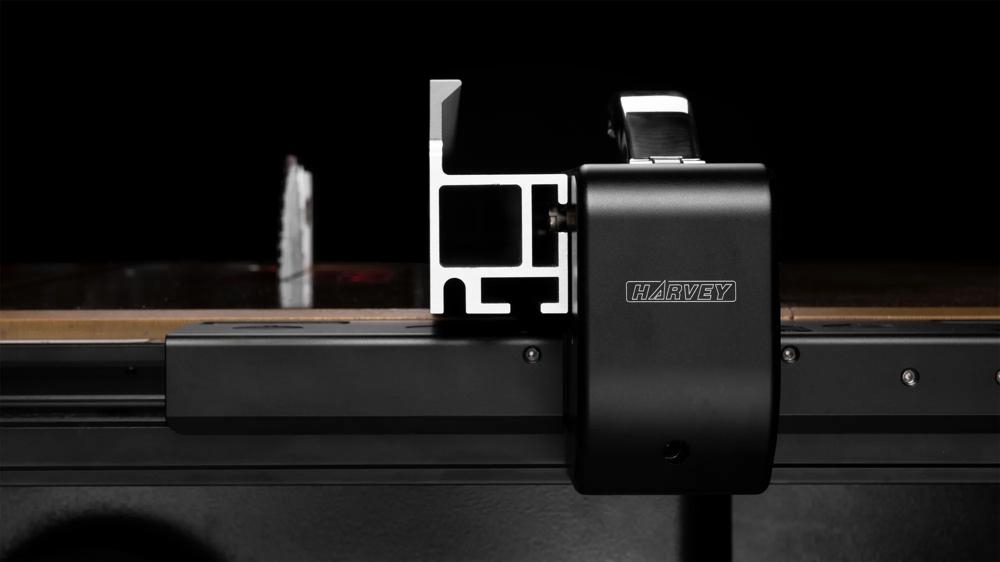

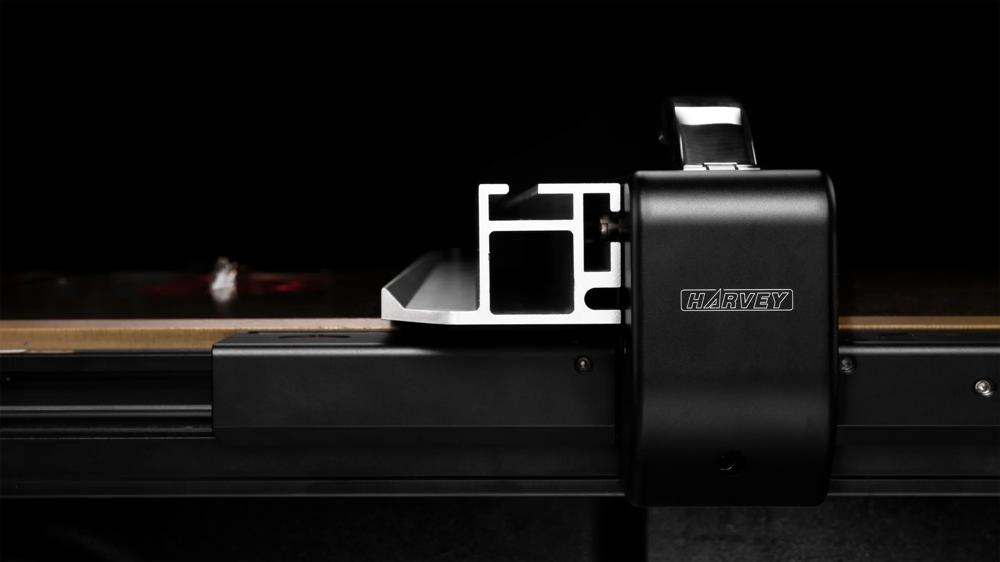

Matériaux de haute qualité : alliage d'aluminium aéronautique, acier trempé, acier inoxydable - fabriqués par CNC et rectifiés avec précision.

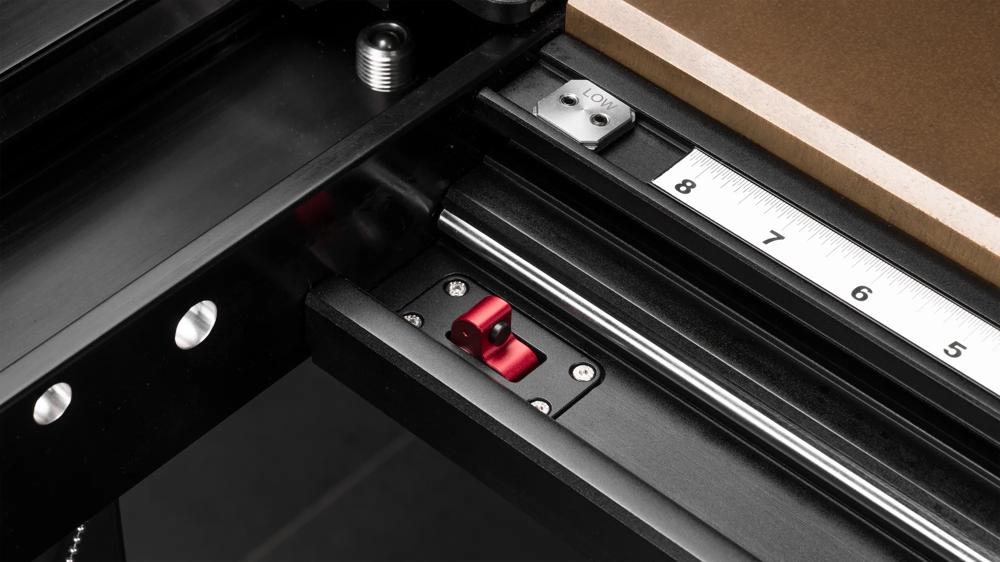

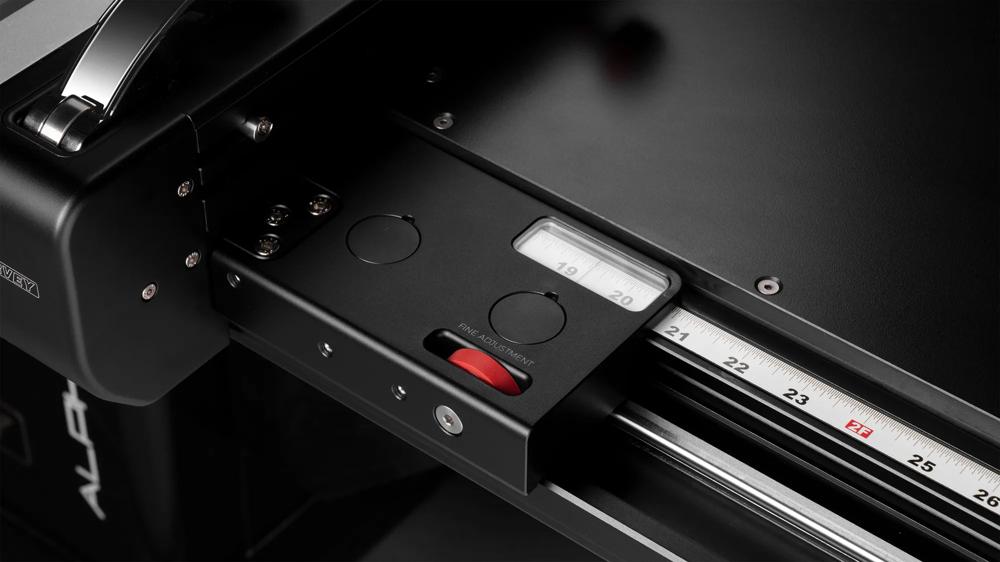

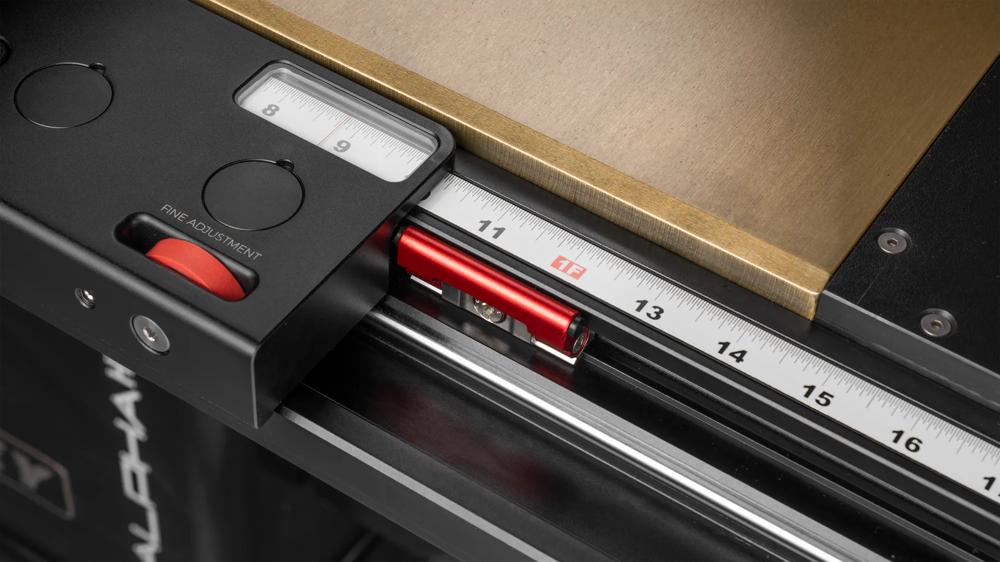

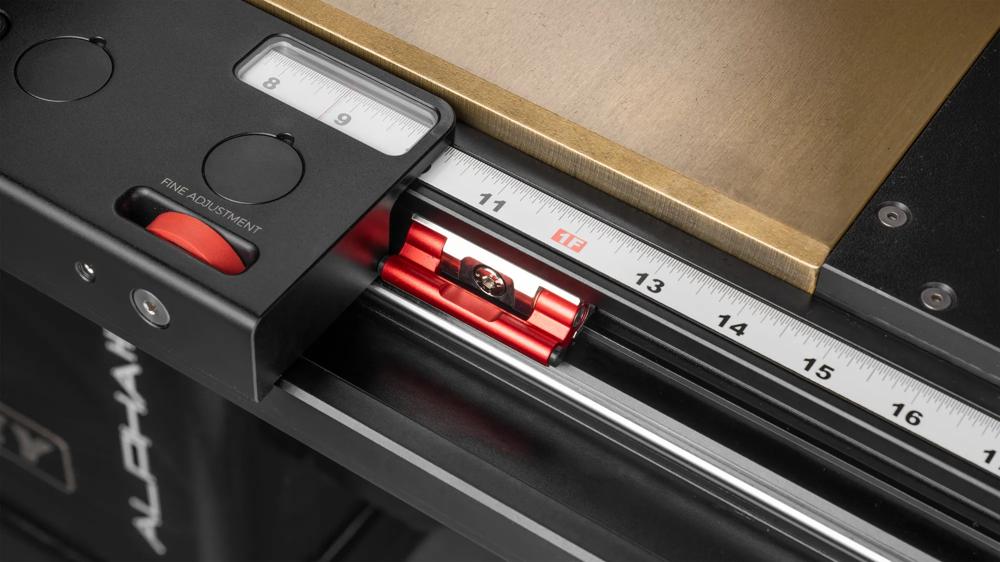

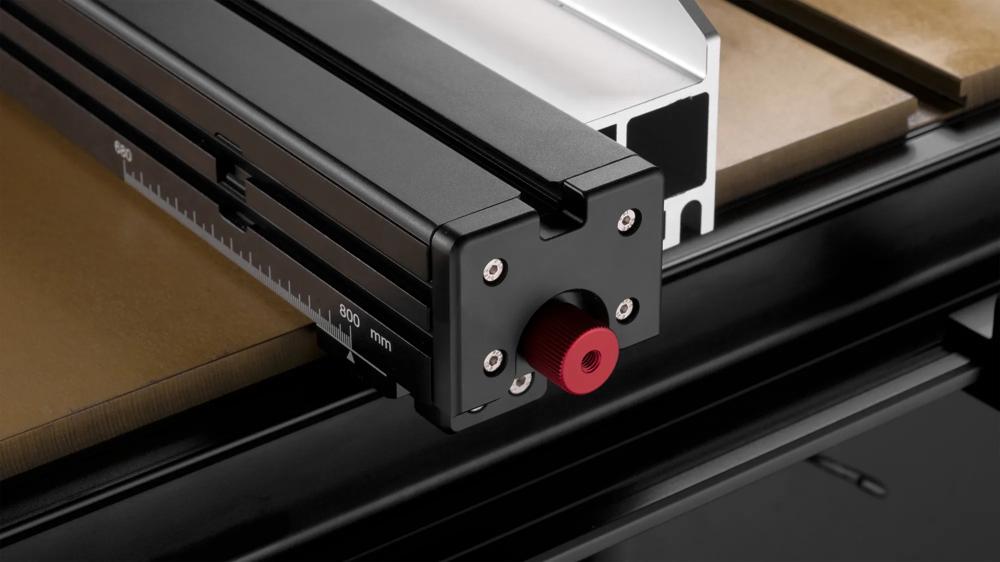

Micro-réglage de précision par volant et "flip stops" intégrés (positions de butée rabattables) pour des coupes répétables.
Conçu pour une longueur de rail (version B-52) d'environ 1320 mm (52"), c'est-à-dire adapté à une capacité de coupe jusqu'à cette dimension à droite de la lame de scie.
Guidage de coupe extrêmement précis: grâce au guidage linéaire et au verrouillage final, le parallélisme avec la lame de scie est maintenu constant sur toute la longueur, ce qui minimise les écarts. (indication du fabricant ≤ 0,15 mm d'écart de glissement, précision du verrouillage ≤ 0,02 mm).
Stabilité & répétabilité: le verrouillage forcé des deux extrémités permet d'éviter efficacement le "fléchissement" de la butée lors de la découpe de grandes pièces.
Utilisation simple et intuitive: le réglage fin par volant, l'échelle métrique clairement lisible et le verrouillage pratique rendent la manipulation efficace et conviviale.
Valorisant & durable: matériaux de haute qualité, excellente finition et conçu pour la précision - un investissement pour les ateliers professionnels qui doit durer longtemps.
